Priza de pământ este legătura dintre instalația electrică a casei și sol, făcută prin elemente metalice îngropate care preiau curenții de defect și îi disipează în pământ. Fără ea, dispozitivele diferențiale din tablou nu se declanșează corect, iar un aparat cu carcasa sub tensiune devine periculos la atingere. Protecția la trăsnet este un alt subiect, apropiat, dar distinct: ea captează descărcarea atmosferică și o duce spre pământ pe un traseu controlat, ca să nu treacă prin pereți sau prin instalația interioară.
Ambele se discută cu proiectantul de instalații încă din faza proiectului, pentru că cea mai bună priză se face o singură dată, când sapi fundația. După turnarea betonului nu mai ai acces la ea decât cu săpături scumpe.
Ce face concret priza de pământ?
Priza de pământ creează un traseu cu rezistență mică pentru curentul de defect, astfel încât protecțiile din tablou să se declanșeze rapid. Dacă o fază atinge carcasa unei mașini de spălat, curentul trece prin conductorul de protecție, ajunge în pământ și face să sară siguranța sau diferențialul, în loc să aștepte atingerea unui om.
Pentru asta, conductorul de protecție verde-galben din fiecare priză și din fiecare aparat trebuie să ajungă, printr-o bară din tablou, la priza de pământ. Organizarea circuitelor și a protecțiilor este explicată în Tabloul electric al casei: circuite, protecții și organizare, iar planificarea generală a rețelei electrice, în Instalația electrică a casei noi: ce planifici din timp.
Rezistența de dispersie
Calitatea prizei se exprimă prin rezistența de dispersie, adică opoziția pe care o întâmpină curentul când trece din electrod în pământ. Cu cât valoarea este mai mică, cu atât protecția este mai bună. Normativele fixează valori maxime, iar măsurătoarea se face cu un aparat special, de către un electrician sau o firmă autorizată, care întocmește un proces-verbal.
Cum se execută priza de pământ la o casă nouă?

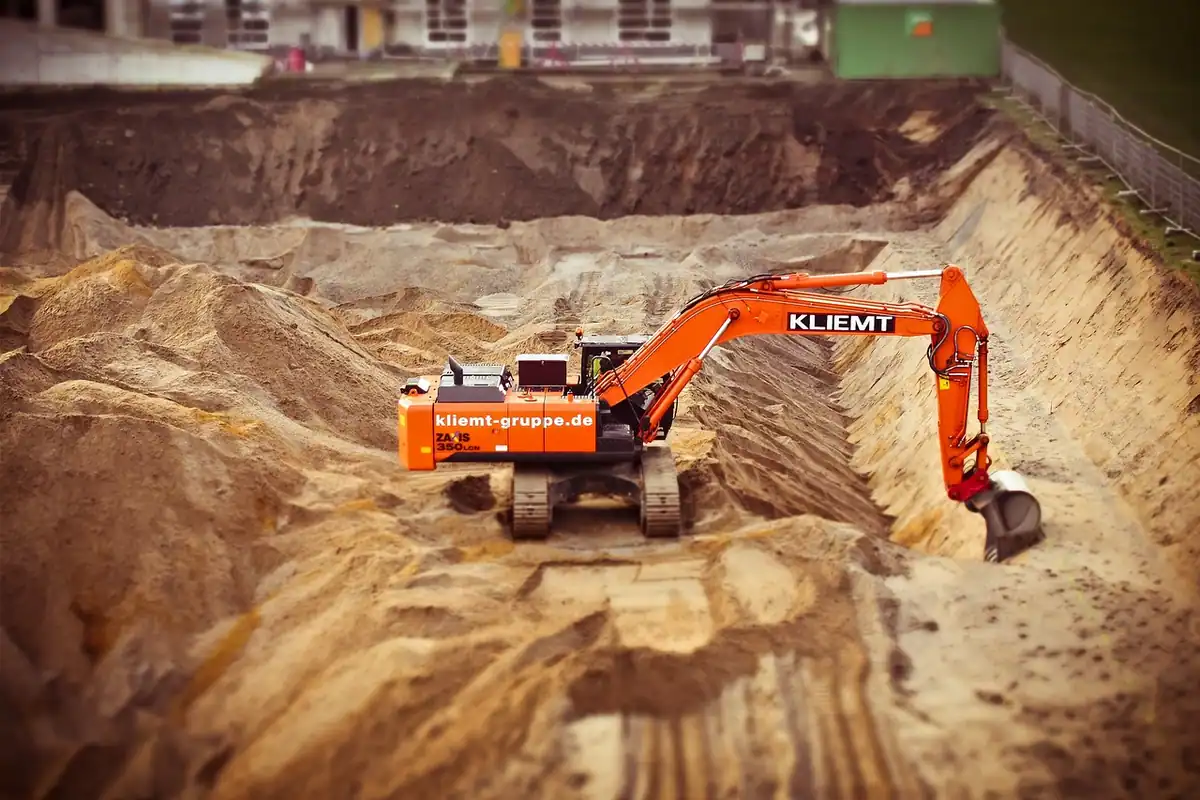

La o casă nouă, soluția cea mai uzuală este priza de fundație: o bandă sau o bară de oțel zincat, așezată în fundație sau în săpătură și legată într-un inel continuu. Banda este înglobată în beton sau pozată în pământ, dacă inelul trece pe lângă fundație, iar din loc în loc rămân ieșiri pentru legătura cu casa.
Avantajul ei este că fundația de beton armat, fiind în contact permanent cu solul, se comportă ca un electrod mare. În plus, execuția se face într-un moment în care oricum lucrezi cu săpătură deschisă. Etapele turnării și ale armării sunt prezentate la Turnarea betonului în fundație: clasă, vibrare, întărire și la Armarea fundației: bare, etrieri și acoperirea de beton explicate.
| Soluție | Cum se execută | Avantaje | Limite |
|---|---|---|---|
| Priză de fundație | bandă de oțel zincat în fundație | contact mare cu solul, execuție ieftină | se face doar înainte de turnare |
| Electrozi verticali | tije bătute în pământ | utili în terenuri rezistive | pot necesita mai mulți electrozi |
| Electrod orizontal | bandă în șanț | completează soluțiile de mai sus | cere șanț și lungime suficientă |
| Priză îmbunătățită | electrozi cu material de umplutură | scade rezistența în soluri uscate | se alege după măsurători |
Atenție: Legăturile dintre bandă și armătură sau dintre bandă și conductor se fac prin sudură sau cu piese de legătură potrivite, nu cu simple răsuciri. Punctele neprotejate se corodează rapid.
Un detaliu des uitat: ieșirea din fundație a benzii trebuie protejată împotriva coroziunii, iar zona de racordare se lasă accesibilă, într-un cămin sau într-o cutie de control, ca să poți măsura priza și mai târziu.
Când ai nevoie de paratrăsnet?
Paratrăsnetul se prevede după o evaluare a riscului la trăsnet, făcută de proiectant, care ține cont de zona geografică, de înălțimea și poziția casei și de ce conține clădirea. O casă izolată pe un deal, cu acoperiș înalt, are alt risc decât una între alte clădiri, într-o zonă urbană.

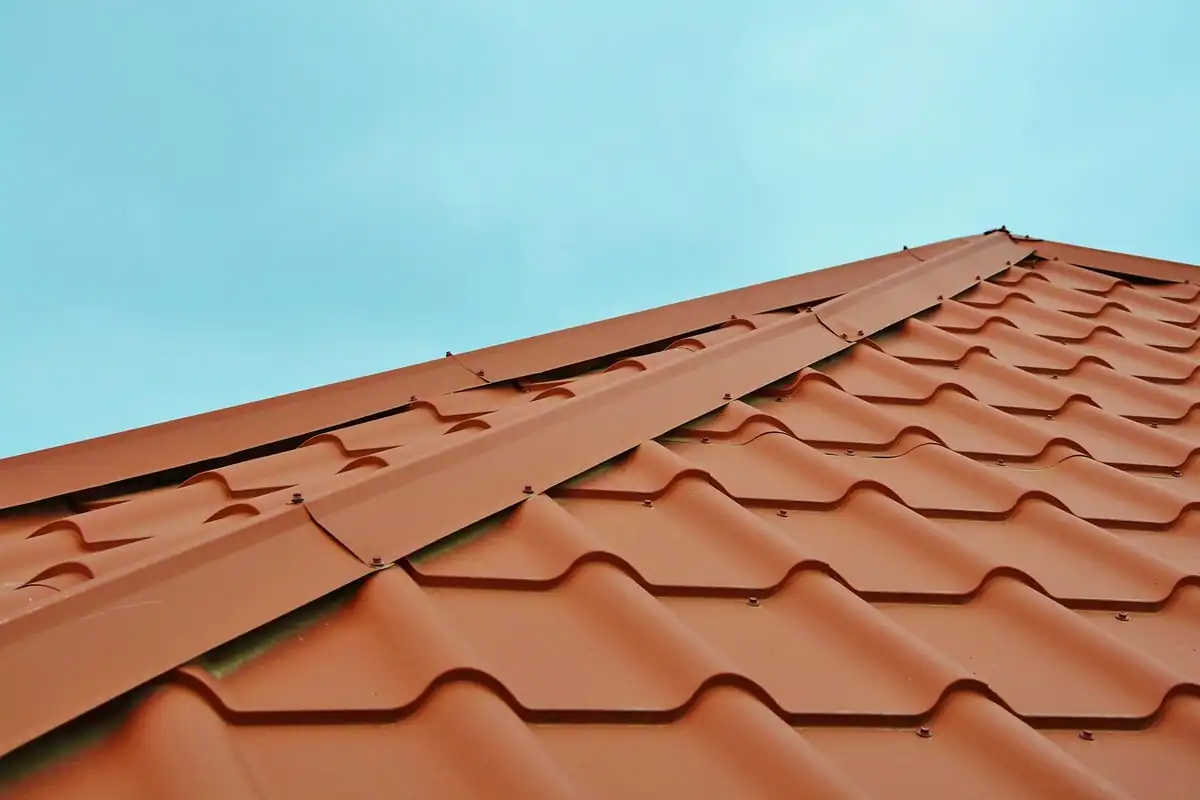

Instalația exterioară de protecție la trăsnet are trei părți: captatorul, de pe acoperiș, conductoarele de coborâre și priza de pământ. Captatorul poate fi o tijă, o rețea de conductori pe coamă sau elemente integrate în învelitoare. Traseele de coborâre se ascund în pereți, în fațadă sau în tuburi, cu legătură la priză. Elementele de pe acoperiș trebuie coordonate cu șarpanta și cu învelitoarea; vezi principiile acoperișului în Acoperișul casei: ghid complet de la șarpantă la învelitoare.
Protecția la supratensiune
Pe lângă paratrăsnet, o descărcare atmosferică apropiată poate induce tensiuni mari în rețea. Descărcătoarele de supratensiune din tablou limitează acest efect și protejează electronicele. Ele se montează în trepte, la tabloul principal și, dacă e cazul, la aparatele sensibile. Costul lor este mic față de pierderea unui echipament sau a unei instalații de încălzire.
Cum și când se verifică priza de pământ?
Priza se măsoară la terminare și se verifică periodic, deoarece solul se usucă, iar îmbinările se pot coroda. Măsurarea inițială o face un electrician autorizat înainte de recepție, iar documentul rezultat intră în dosarul casei. Dacă măsurătoarea arată valori prea mari, soluția poate fi suplimentarea cu electrozi sau îmbunătățirea contactului cu solul.
Verificările se fac după ce structura e gata și instalațiile sunt conectate, ca parte din probele pe care le descrie Probe și verificări ale instalațiilor înainte de acoperire. Valorile și rapoartele se păstrează alături de celelalte documente ale execuției, în Cartea tehnică a construcției: ce conține și cine o păstrează. Locul prizei în succesiunea lucrărilor este prezentat în Instalațiile unei case noi: ordinea și planificarea lor.
Lucrările de priză de pământ și de paratrăsnet se execută de firme și de electricieni autorizați, pe baza proiectului. Nu se improvizează cu țevi, cu fier vechi sau cu legături făcute fără verificare, pentru că o priză aparent „legată” poate avea rezistență prea mare și nu își face rolul.
Întrebări frecvente
Este obligatorie priza de pământ la o casă nouă?
Da, instalațiile electrice noi se execută cu conductor de protecție legat la priza de pământ. Soluția exactă și valorile maxime sunt stabilite în proiect și în normativele de specialitate.
Pot face priza după ce am turnat fundația?
Se poate, cu electrozi verticali sau cu șanțuri, dar este mai laborios și, de obicei, mai puțin eficient. Priza de fundație se montează cel mai bine înainte de turnarea betonului.
Cum aflu dacă priza mea este bună?
O măsoară un electrician autorizat cu un aparat dedicat și îți dă un proces-verbal cu valoarea rezistenței. Fără măsurătoare nu poți ști starea reală.
Casa mea are nevoie de paratrăsnet?
Depinde de evaluarea riscului făcută de proiectant, în funcție de locație, înălțime și destinație. Dacă proiectul îl cere, se execută și se verifică înainte de recepție.
Ce rol are descărcătorul de supratensiune?
Limitează tensiunile mari apărute în rețea după un trăsnet sau o manevră în sistemul electric. Protejează echipamentele electronice și instalația de încălzire.
