Tabloul electric al casei este cutia în care curentul intră, se împarte pe circuite și se protejează împotriva suprasarcinii, a scurtcircuitului și a scurgerilor spre pământ. Când e bine făcut, ai o casă în care o problemă la o priză nu lasă în beznă etajul întreg, iar un electrician găsește în câteva minute circuitul vinovat. Când e făcut în grabă, ai o cutie încărcată, fără etichete, în care nimeni nu mai înțelege nimic după câțiva ani.
Tabloul face parte din instalația electrică întreagă, ale cărei etape de planificare le găsești în Instalația electrică a casei noi: ce planifici din timp. Aici ne ocupăm doar de el: ce conține, cum împarți circuitele și cum îl faci ușor de folosit.
Ce conține un tablou electric de locuință?

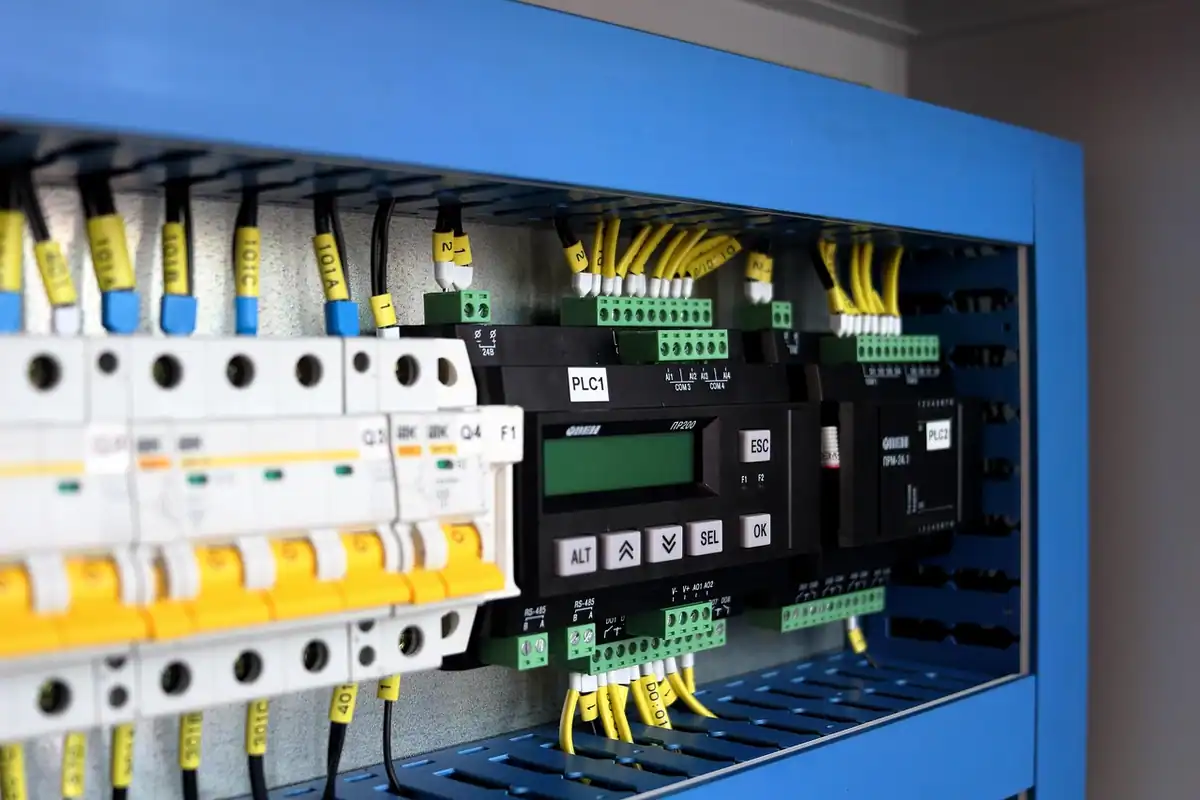

Un tablou electric de locuință conține un întrerupător general, dispozitive de protecție diferențială, siguranțe automate pe fiecare circuit și, adesea, un descărcător de supratensiune. Toate se montează pe o șină metalică, într-o cutie cu capac, încastrată sau aplicată pe perete.
- Întrerupătorul general scoate din funcțiune toată casa dintr-o singură mișcare.
- Dispozitivul diferențial (DDR sau întrerupătorul de curent rezidual) decuplează curentul când detectează o scurgere spre pământ, de exemplu printr-un corp uman sau printr-un aparat defect.
- Siguranța automată protejează cablul fiecărui circuit la suprasarcină și la scurtcircuit.
- Descărcătorul de supratensiune limitează efectul loviturilor de trăsnet apropiate sau ale unor variații în rețea.
- Contactoarele și releele comandă sarcini mari, cum sunt boilerul sau iluminatul automat.
Diferența dintre siguranță și diferențial
Siguranța automată se uită la cât curent trece prin cablu, pe când dispozitivul diferențial se uită la diferența dintre curentul care intră și cel care se întoarce. Dacă diferența apare, înseamnă că o parte din curent a luat o cale greșită, iar întreruperea trebuie să fie rapidă. De aceea se folosesc amândouă, iar niciuna nu o înlocuiește pe cealaltă.
Cum împarți circuitele pe zone și pe consumatori?
Circuitele se împart separat pentru iluminat, prize generale și consumatori mari, iar în casele cu mai multe niveluri se separă și pe etaje. Scopul este ca o defecțiune locală să nu oprească tot și ca fiecare cablu să fie protejat de o siguranță calibrată pentru secțiunea lui.
| Circuit | Ce deservește | De ce îl separi |
|---|---|---|
| Iluminat parter | corpuri și întrerupătoare | poți lucra la prize fără să rămâi în întuneric |
| Iluminat etaj | corpuri și întrerupătoare | defect local, fără impact pe parter |
| Prize camere | prize de uz general | încărcare mică, dimensionare uniformă |
| Priză bucătărie | frigider, cuptor, plită, hotă | consumatori mari, fiecare pe circuit propriu |
| Mașini de spălat | mașină de rufe, de vase | prize cu protecție diferențială dedicată |
| Boiler și încălzire | acumulator, rezistențe, pompe | putere mare, siguranță proprie |
| Exterior | iluminat, prize, poartă automată | umezeală, protecție diferențială obligatorie |

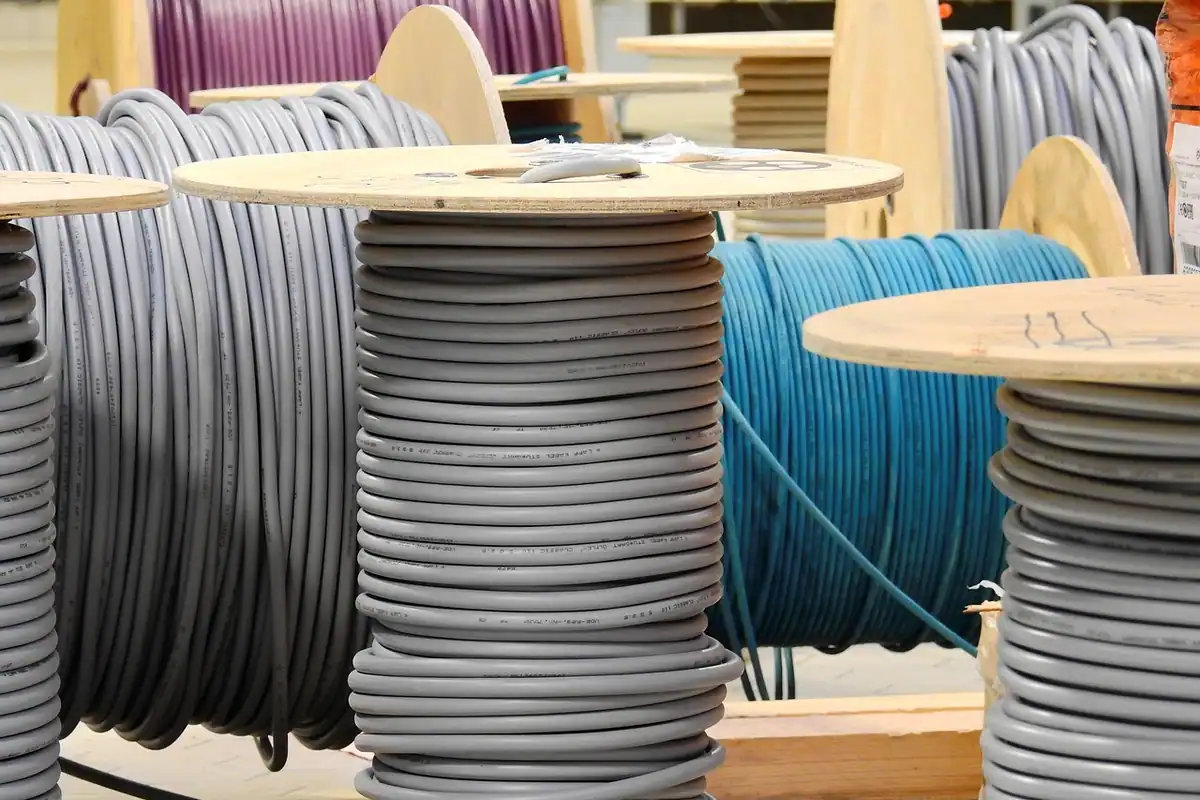

Un circuit de prize generale nu se încarcă cu zeci de prize pe același cablu, iar plita electrică și cuptorul nu se leagă la un circuit obișnuit. Secțiunea cablului și calibrul siguranței le stabilește proiectantul, pe baza puterii instalate și a lungimii traseului. Cablurile se trag prin tuburi de protecție, în pereți sau în planșeu, cu trasee drepte, pentru a evita lovirea lor la bătutul unui cui, o problemă pe care o vezi detaliat la Instalația electrică a casei noi: ce planifici din timp.
Sfat: Cere electricianului să lase în tablou loc liber pentru cel puțin 20–30% din module. Casele își adaugă mereu ceva: o priză auto, o pompă, un circuit pentru panouri.
Unde montezi tabloul?
Tabloul se pune într-un loc uscat, ușor de ajuns, la înălțime comodă și departe de surse de apă, de exemplu în hol, în camera tehnică sau în garaj. Nu se amplasează în baie, în dulapuri închise sau în spatele ușilor care se deschid peste el.
În fața lui rămâne un spațiu liber, în care poți sta și lucra, iar capacul se deschide fără obstacole. Dacă ai mai multe niveluri, se poate prevedea un tablou principal lângă branșament și un subtablou la etaj, alimentat cu un cablu dimensionat pentru puterea lui.
Tabloul de branșament și cel interior
Contorul și protecția generală, montate la limita proprietății sau pe fațadă, sunt gestionate de operatorul de rețea și intră în sfera lui de reguli. Tabloul interior este al tău, iar legătura dintre ele este descrisă în Branșamentele la utilități: apă, canalizare, gaz, curent. Documentele primite de la operator se păstrează în dosarul casei.
Cum etichetezi și documentezi tabloul?
Fiecare siguranță primește o etichetă clară, iar tabloul are o schemă monofilară lipită în interiorul capacului sau pusă în dosar. Fără această schemă, orice intervenție devine o încercare pe rând a siguranțelor.
Eticheta spune ce alimentează circuitul: „Prize living”, „Iluminat etaj”, „Boiler”. Schema arată de unde pornește fiecare cablu, ce secțiune are și ce siguranță îl protejează. Electricianul autorizat o predă odată cu procesul-verbal al măsurătorilor, adică valorile rezistenței de izolație și ale continuității conductorului de protecție.
Aceste documente intră în dosarul casei și în cartea tehnică, despre care vorbește Cartea tehnică a construcției: ce conține și cine o păstrează. Ele sunt la fel de utile la recepție, când comisia poate cere dovada verificărilor instalațiilor.
Cum se leagă tabloul de priza de pământ?
Tabloul are o bară de legare la pământ, la care ajung conductorii de protecție ai tuturor circuitelor, iar de la bară pleacă legătura spre priza de pământ. Fără o priză de pământ bună, dispozitivele diferențiale nu își fac treaba așa cum trebuie, pentru că nu au unde să evacueze curentul de scurgere. Detalii despre această parte găsești în Priza de pământ și protecția la trăsnet a casei.
Pe lângă pământare, tabloul poate găzdui și protecția pentru panourile fotovoltaice, dacă există, sau comanda pentru un încărcător de mașină electrică, componente pe care le planifici din proiect, așa cum arată Panourile fotovoltaice pe casa nouă: ce planifici din proiect. Locul tabloului și al camerei tehnice se stabilește din proiect, în ordinea descrisă în Instalațiile unei case noi: ordinea și planificarea lor. Pentru casele cu pompă de căldură sau cu încălzire electrică, puterea cerută se discută și cu proiectantul termic, conform Sistemul de încălzire pentru casa nouă: criterii de alegere. Cablurile nu trec prin elementele structurale fără acordul proiectantului, iar traseele prin zidărie respectă regulile din Centurile și stâlpișorii din zidărie: rolul antiseismic. Executarea tuturor acestor lucrări revine exclusiv electricienilor autorizați, care semnează și răspund pentru calitatea lor.
Pe aceeași temă, citește și Apa din foraj sau fântână pentru casa nouă: ce verifici.
Pe aceeași temă, citește și Lista de remedieri la preluarea casei: cum o faci corect.
Pe aceeași temă, citește și Radiatoare sau ventiloconvectoare: ce emițători alegi.
Întrebări frecvente
Câte circuite are o casă obișnuită?
Nu există un număr fix. Depinde de suprafață, de numărul de niveluri și de consumatorii mari. O casă de familie ajunge adesea la peste zece circuite separate.
Pot monta singur tabloul electric?
Nu, lucrarea este rezervată electricienilor autorizați. Executarea greșită poate provoca incendii sau electrocutări, iar la verificări se cer documente de la un electrician autorizat.
Ce se întâmplă dacă îmi cade des dispozitivul diferențial?
De obicei există o scurgere spre pământ, de la un aparat defect, de la o priză umedă sau de la o izolație deteriorată. Chemi un electrician autorizat, nu mărești calibrul și nu ocolești protecția.
Cât spațiu liber las în tablou?
Un rezerv de 20–30% din locuri este o regulă practică. Îți permite să adaugi circuite fără să schimbi cutia.
Tabloul se pune în baie dacă nu am alt loc?
Nu se recomandă și, în multe cazuri, nu este permis din cauza umidității. Alege un spațiu uscat și accesibil, cum sunt holul sau camera tehnică.
