Turnarea betonului în fundație: clasă, vibrare, întărire

Turnarea betonului în fundație este momentul în care proiectul de structură devine definitiv: după câteva ore, ce s-a turnat nu se mai poate corecta fără spargere. Calitatea fundației depinde de patru lucruri: clasa corectă a betonului, armătura și cofrajul pregătite exact după proiect, punerea în operă (turnare și vibrare) și tratarea betonului în primele zile, cât timp se întărește.

Ghidul de față explică pe înțelesul unui proprietar ce înseamnă notațiile de pe bonul de livrare, ce se verifică înainte ca autobetoniera să descarce, cum arată o turnare făcută corect și ce greșeli lasă urme pe care nu le mai vezi după umplutură. Deciziile tehnice rămân ale proiectantului și ale dirigintelui de șantier, dar tu poți ști ce să urmărești.

Ce înseamnă clasa betonului

Clasa betonului indică rezistența lui la compresiune după 28 de zile de întărire în condiții standard. În notația europeană folosită și în România, de exemplu C20/25, prima cifră este rezistența caracteristică măsurată pe cilindri, iar a doua pe cuburi, ambele în megapascali (MPa). Cu cât cifrele sunt mai mari, cu atât betonul este mai rezistent.

Clasa nu se alege după buget sau după obiceiul echipei, ci se scrie în proiectul de structură, pentru fiecare element. Fundațiile din beton simplu, cele din beton armat, stâlpișorii și planșeele pot avea clase diferite. Pe lângă clasă, comanda de beton mai conține câțiva parametri:

Clasa de expunere este importantă la fundații, pentru că betonul stă în pământ umed și, uneori, în contact cu ape agresive. Studiul geotehnic, explicat în Studiul geotehnic: de ce e obligatoriu înainte de proiect, poate semnala agresivitatea apei subterane față de beton, iar proiectantul ține cont de ea.

Important: Betonul pentru elementele structurale se comandă de la o stație de betoane, cu documente de calitate, în clasa cerută de proiect. Betonul preparat „la betonieră” pe șantier, fără rețetă controlată, nu oferă siguranța că va atinge clasa necesară.

Pregătirea înainte de turnare

Înainte de turnare, armătura, cofrajul și suprafața pe care se toarnă trebuie verificate și recepționate, fiindcă după turnare devin lucrări ascunse. Verificarea armăturii este, de regulă, fază determinantă sau cel puțin o recepție de lucrări ascunse consemnată în proces-verbal.

Betonul de egalizare

Pe fundul săpăturii acceptate de geotehnician se toarnă un strat subțire de beton de egalizare, care creează o suprafață curată și plană pe care se așază armătura. El împiedică pământul să se amestece cu betonul structural și permite montarea distanțierilor la înălțimea corectă.

Armătura și acoperirea cu beton

La recepția armăturii se verifică, după planurile de armare:

• diametrul și numărul barelor, distanța dintre ele și dintre etrieri;
• lungimile de suprapunere a barelor (înnădirile) și ancorajele la colțuri și intersecții;
• mustățile pentru stâlpișori sau stâlpi, la pozițiile și în numărul din proiect;
• legarea fermă a carcaselor, ca să nu se deplaseze la turnare;
• acoperirea cu beton, adică distanța dintre bare și fața elementului, asigurată cu distanțieri, nu cu bucăți de cărămidă sau de lemn.

Acoperirea protejează oțelul de coroziune și asigură conlucrarea cu betonul. La elementele în contact cu pământul ea este mai mare decât în interior, iar valoarea exactă este dată în proiect.

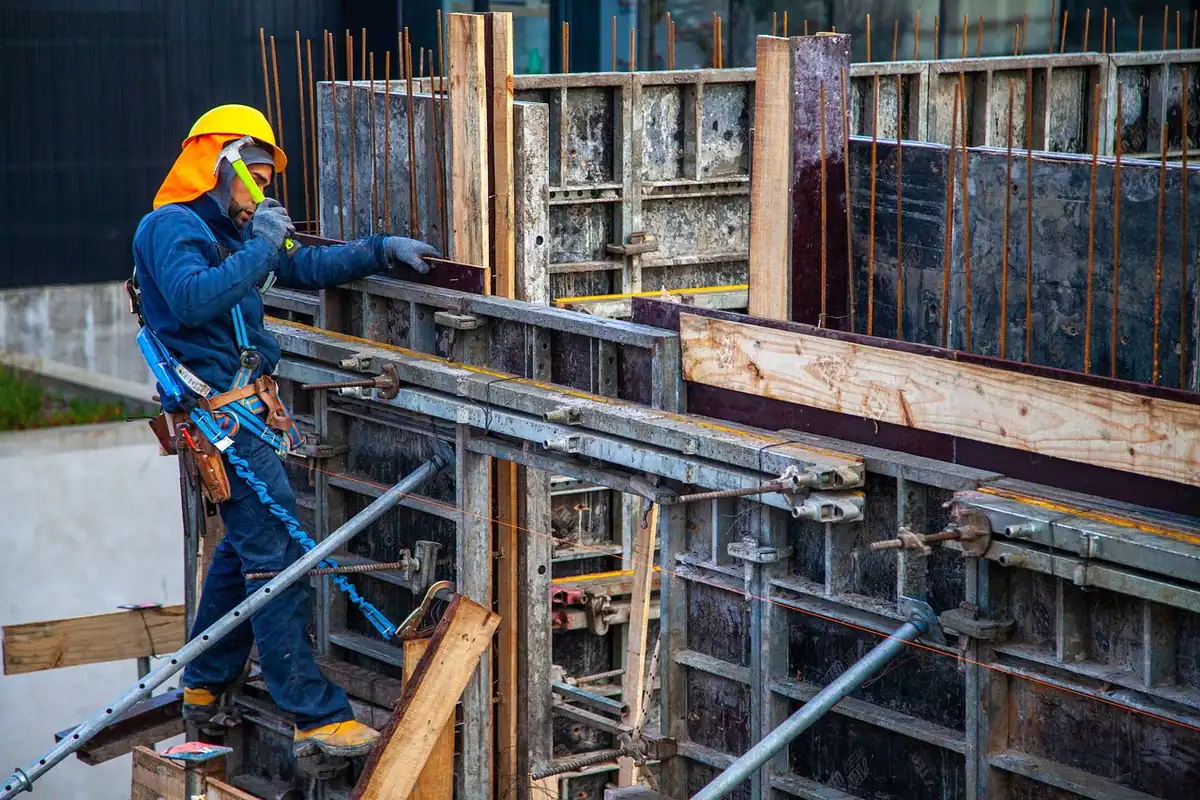

Cofrajul

Cofrajul trebuie să fie etanș, rigid și bine sprijinit, ca să nu se deformeze sub presiunea betonului proaspăt. Fața interioară se curăță de pământ, rumeguș și apă stagnantă și se tratează, după caz, cu agent de decofrare. Golurile pentru trecerea instalațiilor prin fundație se lasă acum, cu tuburi de protecție, la pozițiile din proiect.

Sfat: Cere constructorului să-ți arate pe plan, înainte de turnare, toate trecerile prin fundație: branșamentul de apă, canalizarea, cablul de alimentare, priza de pământ. Un gol uitat înseamnă găurirea ulterioară a fundației, cu risc pentru armătură și pentru hidroizolație.

Comanda și recepția betonului la șantier

Betonul se comandă din timp, cu clasa, consistența și cantitatea calculate, iar la sosirea fiecărei autobetoniere se verifică documentele înainte de descărcare. Pentru turnări mari, cum este un radier, se stabilește cu stația ritmul de livrare, ca turnarea să nu fie întreruptă.

Ce verifici la fiecare transport:

1. Bonul de livrare: clasa de rezistență, clasa de expunere, consistența și cantitatea corespund comenzii.
2. Ora încărcării: betonul trebuie pus în operă într-un interval limitat de la preparare; un transport întârziat mult se discută cu dirigintele.
3. Aspectul betonului: omogen, fără separarea apei sau a pietrelor.
4. Prelevarea probelor, când este prevăzută: epruvetele turnate pe șantier se încearcă în laborator și confirmă clasa.

Atenție: Adăugarea de apă în autobetonieră, ca betonul să curgă mai ușor, îi scade rezistența și durabilitatea. Dacă betonul e prea vârtos, problema se rezolvă la comandă, prin consistența potrivită sau prin aditivi stabiliți de stație, nu cu furtunul pe șantier.

Turnarea propriu-zisă

Turnarea corectă înseamnă betonul pus în cofraj în straturi uniforme, fără să cadă de la înălțimi mari și fără întreruperi care să creeze rosturi neprevăzute. Betonul se descarcă direct din jgheabul autobetonierei sau, mai des, cu pompa, care permite poziționarea precisă a furtunului.

Reguli de execuție urmărite de diriginte:

• betonul se descarcă cât mai aproape de poziția finală, nu se „împinge” pe distanțe mari cu vibratorul, fiindcă se separă;
• căderea liberă de la înălțime mare se evită, prin furtunul pompei sau prin jgheaburi, ca pietrele să nu se separe de mortar;
• turnarea se face în straturi orizontale, fiecare vibrat înainte de următorul;
• un element, de exemplu o talpă continuă sau un radier, se toarnă fără pauze lungi; dacă pauza nu se poate evita, rostul de lucru se face doar unde l-a permis proiectantul;
• armătura nu se calcă și nu se deplasează în timpul turnării; muncitorii circulă pe podine.

Turnarea pe vreme rece sau caldă

Temperatura influențează puternic întărirea betonului. Pe frig, reacția cimentului încetinește, iar betonul proaspăt care îngheață își pierde definitiv o parte din rezistență. Pe caniculă, apa se evaporă prea repede și apar fisuri la suprafață. Normativul de execuție a lucrărilor din beton prevede măsuri speciale pentru ambele situații, iar dirigintele decide dacă turnarea se poate face.

Vibrarea corectă

Vibrarea elimină aerul prins în betonul proaspăt și îl face să umple complet cofrajul și spațiile dintre bare. Fără ea apar goluri, numite popular cuiburi de pietriș, care slăbesc elementul și lasă armătura neprotejată. La fundații și la stâlpișori se folosește de obicei vibratorul de interior (pervibratorul), un cap metalic introdus în beton.

Cum se vibrează corect:

1. Vibratorul se introduce vertical, rapid, și se scoate încet, ca golul să se închidă în urma lui.
2. Punctele în care se cufundă vibratorul se aleg la distanțe regulate, astfel încât zonele vibrate să se suprapună.
3. Capul vibratorului pătrunde puțin și în stratul turnat anterior, ca straturile să se lege.
4. Vibrarea într-un punct durează până când la suprafață nu mai ies bule mari de aer și betonul capătă un luciu uniform.
5. Vibratorul nu se sprijină pe armătură și nu se folosește pentru a deplasa betonul pe orizontală.

Vibrarea excesivă într-un singur punct este și ea dăunătoare: pietrele coboară, iar la suprafață rămâne un strat de lapte de ciment slab.

Întărirea și tratarea betonului

După turnare, betonul trebuie ținut umed și protejat de temperaturi extreme cel puțin în primele zile, fiindcă rezistența lui crește prin reacția cimentului cu apa. Această etapă se numește tratarea betonului și este una dintre cele mai neglijate pe șantierele de case.

Măsuri obișnuite:

• stropirea repetată a suprafețelor expuse, fără jet puternic;
• acoperirea cu folii, prelate sau materiale ținute umede;
• protejarea împotriva înghețului cu materiale izolante, pe timp rece;
• interzicerea circulației și a depozitării de materiale pe betonul proaspăt.

Betonul continuă să câștige rezistență săptămâni întregi; valoarea de calcul se raportează la 28 de zile. Asta nu înseamnă că lucrările stau pe loc o lună, dar etapele care încarcă elementul se fac numai după termenele stabilite de proiectant.

Decofrarea și încărcarea fundației

Decofrarea fețelor laterale ale fundației se poate face după ce betonul a căpătat suficientă rezistență pentru a nu se deteriora la scoaterea cofrajului, termen care depinde de temperatură și de tipul de ciment. Încărcarea cu zidărie și planșee vine mai târziu, în ritmul stabilit de proiectant și de diriginte.

După decofrare se verifică vizual suprafețele: goluri, armături vizibile, fisuri. Orice defect se semnalează dirigintelui, iar remedierea se face conform indicațiilor proiectantului, nu prin simpla tencuire peste el. Urmează hidroizolația elevațiilor, descrisă în Hidroizolația fundației și a soclului: soluții uzuale, și abia apoi umplutura.

Defecte frecvente și cauzele lor

Ce merită reținut despre betonul din fundație

O fundație bună nu ține doar de cantitatea de beton și oțel, ci de disciplina execuției: clasa corectă din proiect, armătură recepționată înainte de turnare, beton de la stație cu documente, fără apă adăugată, turnat continuu, vibrat corect și ținut umed în primele zile. Tot ce scapă acum rămâne îngropat sub umplutură.

De reținut:

• clasa și clasa de expunere a betonului se iau din proiect, nu din obișnuință;
• armătura se recepționează în scris înainte de turnare, cu acoperirea asigurată prin distanțieri;
• apa nu se adaugă niciodată în betonul livrat;
• vibrarea elimină golurile, dar nu se folosește pentru a muta betonul;
• betonul tânăr se protejează de uscare rapidă și de îngheț.

Turnarea fundației vine după trasare și săpătură și depinde de tipul de fundație ales. Imaginea de ansamblu a lucrărilor de rezistență o găsești în Structura unei case: fundație, pereți și planșee explicate, iar etapele în care se încadrează turnarea, în Casa la roșu, la gri sau la cheie: ce înseamnă fiecare etapă.
