Trasarea casei și săpătura fundației: pașii pe șantier

Trasarea casei înseamnă transpunerea pe teren, la scară reală, a pozițiilor din proiect: axele pereților, colțurile, cota de nivel a parterului. Săpătura fundației urmează imediat după și se face exact după aceste repere, până la adâncimea și stratul indicate în proiect. Sunt primele lucrări vizibile pe șantier și, deși par simple, o eroare de câțiva centimetri aici se propagă în toată casa: pereți strâmbi, retrageri față de vecini nerespectate, fundații pe un strat nepotrivit.

Mai jos găsești succesiunea corectă a pașilor, de la documentele de care ai nevoie înainte de primul țăruș până la procesul-verbal de verificare a terenului de fundare, cu atenție specială la siguranța în săpătură, unde accidentele prin surparea pereților sunt printre cele mai grave de pe șantierele de case.

Ce trebuie să ai înainte de prima săpătură

Înainte ca excavatorul să intre pe teren, trebuie să ai autorizația de construire valabilă, începerea lucrărilor anunțată și informații clare despre rețelele subterane. Lipsa oricăruia dintre aceste elemente poate opri șantierul sau poate produce avarii periculoase.

Lista de verificat:

• autorizația de construire emisă de primărie, împreună cu proiectul vizat spre neschimbare; detalii în Autorizația de construire pentru o casă: ghid complet;
• anunțarea începerii lucrărilor la primărie și la Inspectoratul de Stat în Construcții, cu panoul de identificare montat la intrare, pași explicați în Anunțarea începerii lucrărilor: ISC, primărie și panou;
• planul de situație și planul fundațiilor din proiect, cu cotele și distanțele față de limitele de proprietate;
• contractele cu topograful, cu constructorul și cu dirigintele de șantier;
• informații despre rețelele existente pe teren sau în apropiere: cabluri electrice, conducte de gaz, apă, canalizare, fibră.

Atenție: Nu săpa până nu știi sigur pe unde trec rețelele subterane. Cere informații operatorilor de rețele și verifică avizele obținute pentru autorizație. Lovirea unei conducte de gaz sau a unui cablu sub tensiune pune în pericol viața oamenilor de pe șantier.

Trasarea axelor casei pas cu pas

Trasarea se face de un topograf autorizat, care materializează pe teren punctele din proiect folosind aparatură de măsurare precisă, pornind de la reperele din ridicarea topografică. Rolul acestei ridicări inițiale este explicat în Ridicarea topografică a terenului: rolul ei în proiect.

Succesiunea obișnuită:

1. Topograful identifică reperele și limitele de proprietate și verifică dacă terenul corespunde planului de situație.
2. Marchează colțurile casei și axele principale cu țăruși sau picheți.
3. Constructorul montează împrejmuirea de trasare, o ramă din scânduri fixate pe pari, la o oarecare distanță de conturul săpăturii, astfel încât să nu fie deranjată de utilaje.
4. Pe scândurile ramei se marchează cu cuie sau crestături pozițiile axelor, iar între ele se întind sârme sau sfori care refac axele oricând e nevoie.
5. Se verifică diagonalele dreptunghiurilor principale: dacă sunt egale, unghiurile sunt drepte.
6. Topograful consemnează trasarea, iar dirigintele verifică distanțele față de limite și față de construcțiile vecine.

De ce retragerile sunt critice

Distanțele casei față de limitele terenului și față de stradă sunt stabilite prin documentația de urbanism și prin autorizație. O casă trasată greșit cu jumătate de metru poate încălca aceste distanțe, cu consecințe administrative serioase la recepție și la intabulare. De aceea, poziția se verifică înainte de săpătură, nu după turnarea fundațiilor.

Cota zero și reperul de nivel

Cota zero, notată ±0,00, este nivelul de referință al casei, de obicei nivelul pardoselii finite a parterului, față de care se raportează toate celelalte cote din proiect. Adâncimea fundațiilor, înălțimea soclului și nivelul planșeelor sunt toate exprimate față de ea.

Topograful stabilește pe teren un reper de nivel fix, de exemplu un țăruș betonat sau un semn pe un element stabil, cu cota cunoscută. De la acest reper se măsoară, cu nivelă optică sau laser, adâncimea săpăturii și nivelul cofrajelor. Reperul se protejează pe toată durata lucrărilor, fiindcă un reper mișcat înseamnă cote greșite peste tot.

Sfat: Verifică pe proiect cât este diferența dintre cota zero și terenul natural. Un parter ridicat suficient deasupra terenului te ferește de apa din ploi torențiale și de umezeala din soclu; un parter prea jos este greu de corectat după ce fundația a fost turnată.

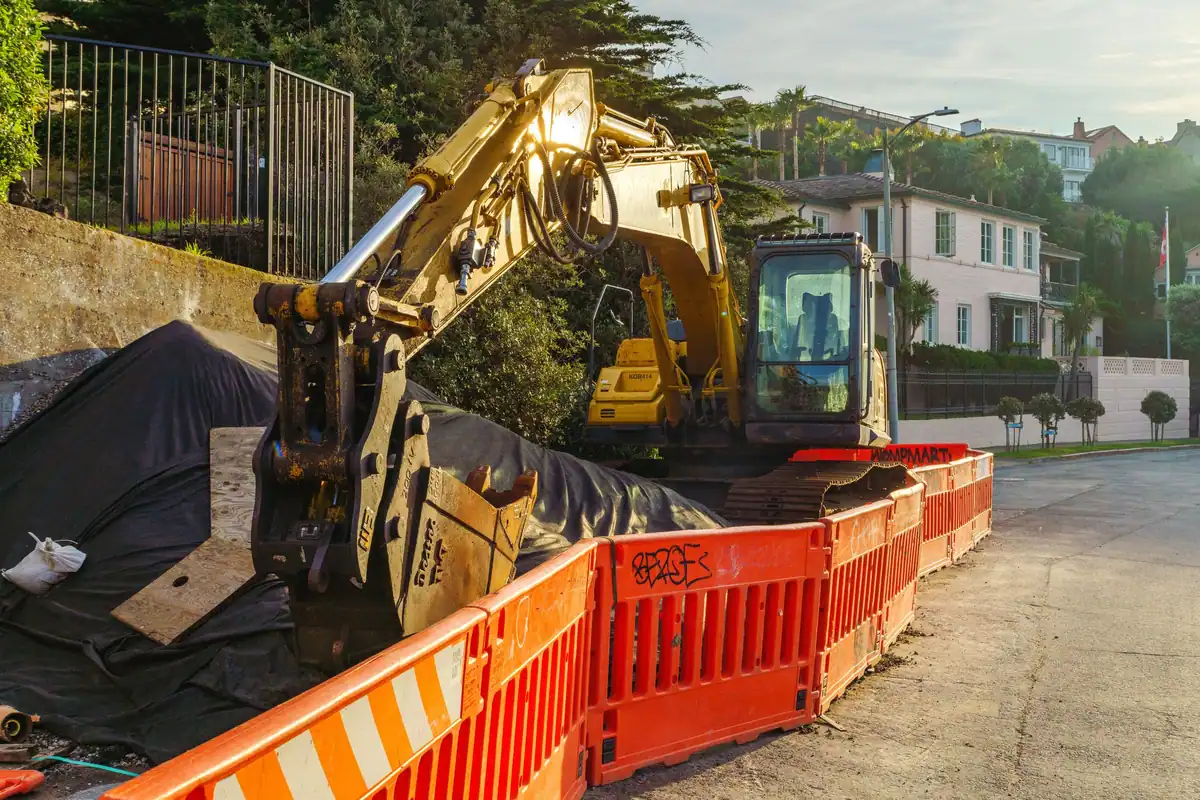

Săpătura mecanizată și finisarea manuală

Săpătura se face de regulă cu un excavator, până aproape de cota de fundare, iar ultimii centimetri se sapă manual, pentru a nu răscoli și slăbi stratul pe care va sta fundația. Pământul răscolit de cupa utilajului își pierde din compactare și, sub greutatea casei, se poate tasa.

Reguli de bază pe care dirigintele le urmărește:

• săpătura respectă lățimea și adâncimea din proiect, plus spațiul de lucru pentru cofraje și hidroizolație, unde e cazul;
• fundul săpăturii este orizontal sau în trepte, conform proiectului, niciodată în pantă continuă;
• stratul vegetal se îndepărtează complet de sub construcție, nu rămâne sub fundații sau sub placa de la sol;
• dacă săpătura ajunge pe o umplutură, pe o fostă groapă sau pe un strat diferit de cel din studiu, lucrul se oprește și se cheamă geotehnicianul;
• săpătura nu rămâne deschisă mult timp, mai ales în sezonul ploios sau înainte de îngheț.

Săpătura generală sau săpătura în tranșee

La fundațiile continue se sapă de obicei tranșee sub pereți, cu lățimea tălpii. La radier sau la casele cu subsol se face o săpătură generală pe toată suprafața, cu pereți taluzați sau sprijiniți. Alegerea ține de tipul fundației, prezentat în Tipurile de fundații pentru case: continue, radier, piloți, și de natura terenului.

Sprijinirile, taluzurile și siguranța în săpătură

Pereții unei săpături adânci se pot surpa fără avertisment, de aceea, de la o anumită adâncime, care depinde de natura și de umiditatea pământului, ei se taluzează (se sapă în pantă) sau se sprijină cu dulapi, panouri și șpraițuri. Adâncimea până la care se poate lucra cu pereți verticali nesprijiniți și înclinarea taluzurilor sunt stabilite de normele de securitate și de proiect, nu de experiența echipei.

Reguli de siguranță care nu se negociază:

1. Nimeni nu intră într-o tranșee adâncă nesprijinită sau cu pereți care prezintă fisuri.
2. Pământul excavat și materialele se depozitează la distanță de marginea săpăturii, nu chiar pe buză, unde încarcă peretele.
3. Utilajele grele nu circulă și nu staționează lângă marginea săpăturii.
4. Accesul în groapă se face pe scări sau rampe, nu prin sărituri.
5. Săpătura se împrejmuiește și se semnalizează, inclusiv noaptea, mai ales dacă terenul e accesibil copiilor.
6. După ploaie, îngheț sau dezgheț, pereții se reverifică înainte de reluarea lucrului.

Atenție: Surparea unei tranșee poate îngropa un om chiar la adâncimi care par mici. Sprijinirea săpăturii este o obligație a constructorului, care răspunde de securitatea muncii pe șantier, iar tu ai dreptul să oprești lucrul dacă vezi oameni în tranșee nesprijinite.

Apa în săpătură și protejarea terenului de fundare

Apa care se adună în săpătură, din ploi sau din pânza freatică, înmoaie terenul de fundare și îi scade capacitatea portantă, de aceea trebuie îndepărtată înainte de turnarea betonului. Studiul geotehnic indică dacă apa subterană a fost întâlnită la foraje și la ce adâncime, informație explicată în Studiul geotehnic: de ce e obligatoriu înainte de proiect.

Când apa subterană este o problemă constantă, soluția nu este doar pomparea pe durata execuției, ci și o alcătuire a fundației și a hidroizolației adaptată, tratată în Hidroizolația fundației și a soclului: soluții uzuale.

Verificarea terenului de fundare

Înainte de a turna betonul de egalizare sau fundațiile, geotehnicianul verifică pe teren dacă natura stratului de la fundul săpăturii corespunde celei din studiul geotehnic și dacă s-a atins cota de fundare prevăzută. Această verificare este, de regulă, o fază determinantă, adică un punct de control obligatoriu înscris în programul de control al calității din proiect.

Ce urmează în practică:

1. Constructorul anunță finalizarea săpăturii, iar dirigintele convoacă participanții.
2. Geotehnicianul examinează pământul de pe fund și din pereții săpăturii și compară cu forajele din studiu.
3. Se măsoară cotele și dimensiunile săpăturii.
4. Se întocmește un proces-verbal în care se consemnează acceptarea terenului sau măsurile suplimentare, cum ar fi adâncirea locală a săpăturii.
5. Abia după semnarea procesului-verbal se continuă cu betonul de egalizare și armarea.

Dacă geotehnicianul constată un teren diferit, de exemplu o lentilă de argilă moale sau o umplutură veche, proiectantul de structură trebuie să decidă cum se adaptează fundația. Nu este o decizie a echipei de pe șantier. Rolul celui care urmărește toate aceste etape în numele tău este descris în Dirigintele de șantier: rolul lui la construcția casei, iar locul săpăturii în ansamblul lucrărilor de structură îl găsești în Structura unei case: fundație, pereți și planșee explicate.

Pământul excavat: ce faci cu el

Pământul rezultat din săpătură se împarte în strat vegetal, care merită păstrat pentru grădină, și pământ de dedesubt, care poate fi folosit la umpluturi doar dacă are calitățile cerute și este compactat corect. Depozitarea lui trebuie planificată de la început, fiindcă ocupă mult spațiu pe un teren mic.

• Stratul vegetal se depozitează separat, în grămezi joase, și se refolosește la amenajarea curții.
• Pământul pentru umpluturi în jurul fundațiilor se pune în straturi subțiri și se compactează, după ce hidroizolația elevațiilor a fost protejată.
• Surplusul se transportă la locurile autorizate de depozitare, conform regulilor locale privind deșeurile din construcții.

Umpluturile din interiorul conturului casei, sub placa de la sol, se execută din materiale stabilite prin proiect și compactate controlat, pentru a evita tasarea ulterioară a pardoselii.

Recapitulare pentru primele zile de șantier

Trasarea și săpătura stabilesc poziția și baza casei, iar greșelile făcute aici se plătesc în toate etapele următoare. Lucrează cu un topograf autorizat, protejează reperele, sapă doar după ce știi unde sunt rețelele, sprijină pereții săpăturii și nu turna nimic până când geotehnicianul nu a acceptat terenul de fundare în scris.

Ce iei cu tine:

• trasarea pornește de la reperele topografice și se verifică prin diagonale și retrageri;
• cota zero este referința tuturor nivelurilor casei și se protejează pe tot șantierul;
• ultimii centimetri de săpătură se fac manual, ca terenul să nu fie răscolit;
• tranșeele adânci se sprijină sau se taluzează, fără excepții;
• verificarea terenului de fundare se consemnează într-un proces-verbal înainte de beton.
