Ridicarea topografică este măsurarea precisă a terenului, făcută de un topograf autorizat cu aparatură specializată, din care rezultă un plan la scară cu limitele proprietății, cotele de nivel și tot ce există pe teren. Rolul ei în proiect este să-i dea arhitectului o bază reală de lucru, astfel încât casa să fie amplasată corect față de stradă, de vecini și de forma terenului.
Fără o ridicare topografică, proiectul se face pe măsurători aproximative sau pe schițe din acte, iar diferențele de câțiva zeci de centimetri pot duce la retrageri nerespectate, la o cotă greșită a casei sau la probleme cu scurgerea apei. Ghidul de mai jos explică ce se măsoară, ce documente primești și cum le folosești de la proiect până la intabulare.
Ce este ridicarea topografică și cine o face
Ridicarea topografică este o lucrare de specialitate prin care se determină poziția și înălțimea punctelor de pe teren într-un sistem de coordonate oficial. În România, coordonatele se raportează la sistemul de proiecție Stereo 70, iar cotele de nivel la sistemul de referință Marea Neagră 1975, ceea ce permite ca planurile să fie compatibile cu cadastrul și cu documentațiile de urbanism.
Lucrarea o execută o persoană fizică sau juridică autorizată de Agenția Națională de Cadastru și Publicitate Imobiliară (ANCPI) pentru lucrări de cadastru, geodezie și cartografie. Înainte de contract, cere numărul autorizației și verifică-l; o ridicare făcută de o persoană neautorizată nu va fi acceptată acolo unde e nevoie de viza oficiului de cadastru.
De ce nu ajung actele terenului
Actele de proprietate și cadastrul vechi pot conține suprafețe și dimensiuni care nu corespund realității din teren. Gardurile se mută în timp, măsurătorile vechi au fost uneori aproximative, iar forma reală a terenului poate diferi de cea din schiță. Ridicarea topografică arată situația de fapt, iar proiectul trebuie să pornească de la ea.
Ce se măsoară pe teren
Topograful măsoară tot ce influențează amplasarea și execuția casei, nu doar colțurile terenului. Cu cât ridicarea este mai completă, cu atât proiectul are mai puține necunoscute.
| Element măsurat | De ce contează pentru proiect |
|---|---|
| Limitele proprietății și gardurile existente | retragerile față de vecini și de stradă |
| Aliniamentul străzii și lățimea drumului | poziția fațadei și a accesului |
| Cotele de nivel și pantele terenului | cota casei, scurgerea apei, volumul săpăturii |
| Construcțiile existente pe teren și la vecini | distanțele minime și eventualele demolări |
| Arborii, mai ales cei mari | amplasarea casei și protecția rădăcinilor |
| Căminele, stâlpii, hidranții, rețelele vizibile | traseul branșamentelor și zonele de protecție |
| Accesele existente și rigolele | poziția porții și a intrării auto |
Rețelele îngropate nu se văd și nu apar automat în ridicare. Pentru ele cere planuri de la operatori, mai ales dacă bănuiești o conductă sau un cablu care traversează terenul. Utilitățile sunt tratate și în ghidul branșamentelor la utilități.
Sfat: Cere topografului să măsoare și o fâșie din terenurile vecine și din stradă, nu doar terenul tău. Cotele străzii și ale curților vecine decid încotro se scurge apa și la ce înălțime trebuie să stea casa.
Ce documente primești
La finalul lucrării primești planuri desenate la scară și fișierele digitale aferente, pe care le folosesc primăria, arhitectul și ceilalți proiectanți. Denumirile pot varia, dar rezultatele uzuale sunt:
- planul topografic al terenului, cu cote, curbe de nivel și toate elementele măsurate;
- planul de încadrare în zonă, la o scară mică, care arată unde se află terenul în localitate;
- planul de situație, la o scară mare, pe care arhitectul desenează apoi casa, accesele și retragerile;
- inventarul de coordonate al punctelor de pe contur;
- fișierul digital, de obicei în format de desen tehnic, pentru proiectanți.
Pentru certificatul de urbanism și pentru autorizare, primăria cere de multe ori ca planurile să fie pe suport topografic vizat sau recepționat de Oficiul de Cadastru și Publicitate Imobiliară (OCPI). Întreabă la primărie ce formă acceptă și spune-i topografului de la început, ca să includă viza în lucrare. Rolul acestor planuri în obținerea certificatului este explicat în ghidul certificatului de urbanism.
Când o comanzi în traseul casei
Ridicarea topografică se comandă cât mai devreme, de obicei la începutul proiectului, pentru că atât certificatul de urbanism, cât și proiectul de arhitectură au nevoie de ea. În multe cazuri, primăria cere un plan de încadrare și un plan de situație chiar pentru eliberarea certificatului.
Ordinea uzuală arată așa:
- verifici actele terenului și extrasul de carte funciară;
- comanzi ridicarea topografică, eventual cu viza OCPI cerută de primărie;
- depui cererea pentru certificatul de urbanism cu planurile obținute;
- arhitectul face amplasarea casei pe planul de situație;
- geotehnicianul execută forajele pe amplasamentul stabilit;
- planul de situație cu casa desenată merge la avize și în dosarul de autorizare.
Tot traseul, cu toate documentele, este descris în ghidul complet al autorizației de construire.
Cum folosește arhitectul ridicarea
Arhitectul folosește ridicarea topografică pentru a așeza casa pe teren, cu respectarea retragerilor, și pentru a stabili relația ei cu forma terenului. Fără cote exacte, nu poate decide corect nici înălțimea parterului, nici accesele.
Amplasarea și retragerile
Pe planul de situație arhitectul desenează conturul casei și măsoară distanțele față de aliniament și de limitele laterale și posterioare. Acestea trebuie să respecte certificatul de urbanism și regulamentul local, iar unde casa vine aproape de limită pot fi necesare acorduri suplimentare, descrise în ghidul avizelor și acordurilor.
Cota zero a casei
Cota ±0,00 este nivelul de referință al casei, de regulă finisajul pardoselii parterului. Se stabilește ținând cont de cota străzii, de panta terenului și de scurgerea apei. O casă așezată prea jos față de stradă poate primi apă la ploi torențiale; una prea sus are nevoie de multe trepte și de umpluturi. Ridicarea topografică face posibilă o decizie rațională.
Drenajul și terasamentele
Cu ajutorul curbelor de nivel, proiectantul poate estima volumul de pământ de săpat sau de adus, poate stabili pantele aleilor și poate dirija apa de ploaie departe de casă. Aceste calcule influențează direct costurile, cum explicăm în ghidul bugetului construcției.
Diferențele dintre acte și realitate
Ridicarea scoate adesea la iveală diferențe între suprafața din acte și cea măsurată sau între limitele din cadastru și gardurile reale. Este bine să afli asta înainte de proiect, nu când constructorul trasează casa.
| Situație găsită | Ce poate însemna | Ce faci |
|---|---|---|
| Suprafața măsurată este mai mică decât în acte | gard mutat sau măsurători vechi imprecise | discuți cu topograful și cu notarul variantele legale |
| Gardul vecinului intră pe terenul tău | limită de hotar contestabilă | încerci o înțelegere; altfel apelezi la un avocat |
| Terenul nu are acces direct la drum public | acces printr-o servitute sau drum privat | verifici actele servituții înainte de proiect |
| Pe teren trec rețele aeriene sau subterane | zone de protecție cu restricții | ceri avizul operatorului și adaptezi amplasarea |
| Diferențe mari de nivel față de stradă | casă expusă la apă sau la umpluturi mari | stabilești cota casei și drenajul de la început |
Corectarea datelor din cartea funciară se face prin proceduri specifice la OCPI, uneori cu acordul vecinilor și cu acte notariale. Pentru situații litigioase cere sfatul unui avocat; nu încerca să rezolvi singur o dispută de hotar prin mutarea gardului.
Important: Nu construi casa „la limită” pe baza gardului existent dacă ridicarea arată că gardul nu stă pe hotar. Retragerile se măsoară față de limita legală a proprietății.
Ridicarea topografică pe șantier: trasarea

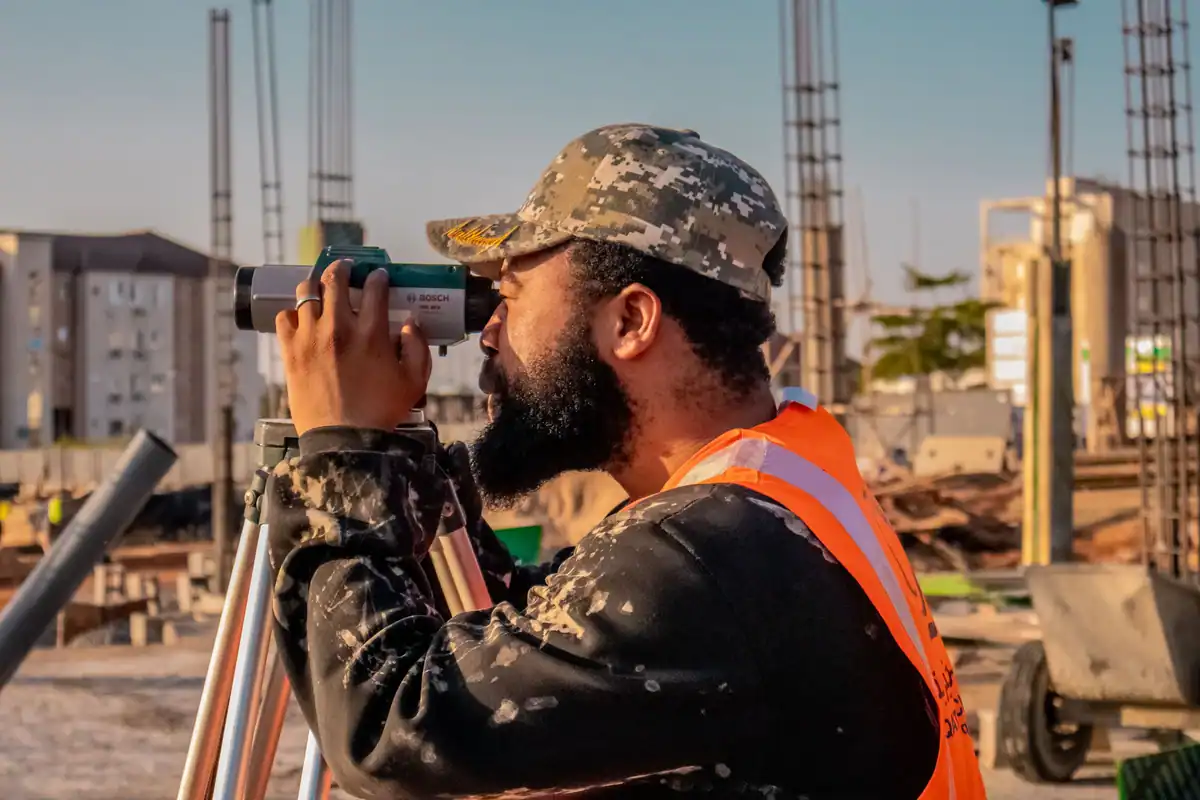

Același topograf sau un altul autorizat folosește coordonatele din proiect pentru a trasa casa pe teren, adică pentru a marca exact colțurile și axele construcției înainte de săpătură. Trasarea făcută pe baza aceleiași rețele de puncte de referință ca ridicarea inițială asigură că retragerile din proiect devin realitate.
Pe șantier, topograful mai poate fi chemat pentru:
- marcarea cotei ±0,00 pe un reper stabil;
- verificarea cotelor fundului de săpătură;
- controlul verticalității și al cotelor la turnarea elementelor importante;
- măsurarea casei executate, pentru documentația de la final.
Pașii trasării și ai săpăturii sunt descriși în ghidul trasării și al săpăturii fundației.
Atenție: Reperele topografice (țăruși, borne, semne pe garduri) trebuie protejate pe toată durata lucrărilor. Un reper mișcat de un utilaj poate decala întreaga casă; anunță imediat topograful dacă observi că a fost atins.
La final: măsurătoarea pentru intabulare
După recepția la terminarea lucrărilor, casa trebuie înscrisă în cartea funciară. Pentru aceasta se întocmește o documentație cadastrală de către o persoană autorizată, care măsoară construcția executată și o raportează la teren. Documentația se depune la OCPI împreună cu actele cerute, între care procesul-verbal de recepție.
Dacă ridicarea inițială și trasarea au fost corecte, măsurătoarea finală confirmă că retragerile și suprafețele corespund autorizației. Dacă au existat abateri, ele ies acum la iveală și pot complica intabularea. Pașii recepției sunt explicați în ghidul recepției la terminarea lucrărilor.
Recapitulare
Ridicarea topografică este fundația pe hârtie a casei: îi dă arhitectului limitele reale ale terenului, cotele de nivel și tot ce există pe amplasament. Din ea rezultă planurile pentru certificatul de urbanism și pentru autorizare, cota zero a casei, soluția de scurgere a apei și reperele cu care constructorul trasează casa. La final, o nouă măsurătoare permite intabularea construcției.
De reținut:
- lucrarea o face un topograf autorizat de ANCPI;
- planurile pentru primărie pot cere viza OCPI;
- măsoară și stradă, și vecinătăți, nu doar terenul tău;
- diferențele față de acte se clarifică înainte de proiect;
- reperele de pe șantier se protejează până la final.
Întrebări frecvente
Pot folosi planul cadastral din actele terenului în loc de ridicare?
De obicei nu este suficient pentru proiect, pentru că planul cadastral nu conține cotele de nivel și detaliile din jur. Arhitectul are nevoie de o ridicare topografică actuală a terenului.
Cât de des trebuie refăcută ridicarea topografică?
Nu are o dată de expirare tehnică, dar trebuie să reflecte situația actuală a terenului. Dacă s-au schimbat gardurile, s-au făcut umpluturi sau au apărut construcții noi, actualizarea este recomandată.
Topograful poate stabili singur limita față de vecin?
Topograful măsoară și raportează situația, dar nu decide asupra proprietății. Disputele de hotar se rezolvă prin acord între proprietari, cu acte notariale, sau în instanță.
De ce contează cotele străzii pentru casa mea?
Pentru că ele decid unde se adună apa de ploaie și cât de sus trebuie să fie pardoseala parterului. O casă sub nivelul străzii este expusă infiltrațiilor și inundațiilor locale.
Cine face trasarea casei pe teren?
Trasarea o face, de regulă, un topograf autorizat, pe baza coordonatelor din proiect, în prezența constructorului. Verificarea trasării este una dintre primele operațiuni ale șantierului.
