Punțile termice: unde apar și cum le eviți la construcție

O punte termică este o zonă a anvelopei casei prin care căldura trece mult mai ușor decât prin suprafața din jur. Apare acolo unde izolația este întreruptă, unde un material bun conducător de căldură (beton armat, oțel) o traversează sau unde forma clădirii face ca suprafața exterioară să fie mai mare decât cea interioară, cum se întâmplă la colțuri.

La o casă nouă, bine izolată, punțile termice ajung să conteze proporțional mai mult: cu cât restul anvelopei pierde mai puțin, cu atât un detaliu ratat iese mai mult în evidență. Partea bună este că aproape toate punțile se pot evita la construcție, dacă sunt rezolvate în proiect și verificate pe șantier, înainte să dispară sub tencuială.

Ce este o punte termică și cum se măsoară

O punte termică este o întrerupere locală a protecției termice, care se exprimă în calcul printr-un coeficient suplimentar de pierdere. Pe lângă coeficientul U al suprafețelor curente, proiectantul folosește doi coeficienți dedicați:

• ψ (psi), în W/mK, pentru punțile liniare: o centură de-a lungul peretelui, conturul unei ferestre, îmbinarea dintre perete și pardoseală;
• χ (hi), în W/K, pentru punțile punctuale: un diblu metalic, o consolă de prindere, un stâlp care traversează izolația.

Pierderea totală prin anvelopă este suma pierderilor prin suprafețe, plus lungimea fiecărei punți liniare înmulțită cu ψ, plus punțile punctuale. La o casă cu multe colțuri, retrageri și ferestre, partea din punți poate deveni importantă. De aceea calculul energetic corect le include, conform metodologiei Mc 001.

Trei familii de punți termice

Punțile geometrice nu pot fi eliminate complet, dar devin inofensive dacă izolația e suficientă. Cele constructive se rezolvă prin detalii. Cele de execuție se previn prin control pe șantier.

De ce contează: energie, condens și mucegai

Problema principală a unei punți termice nu este energia pierdută, ci suprafața interioară rece pe care se formează condens. Aerul din casă conține vapori de apă; când atinge o suprafață mai rece decât punctul lui de rouă, vaporii se transformă în apă. Mucegaiul nu are nevoie nici măcar de condens vizibil: îi ajunge ca la suprafață umiditatea relativă să rămână mult timp în jur de 80%, ceea ce se întâmplă la câteva grade peste punctul de rouă.

Într-o cameră cu 20 °C și 50% umiditate, un colț care coboară sub aproximativ 12–13 °C devine deja zonă de risc pentru mucegai, iar sub 9 °C apare condens. Exact asta se întâmplă în spatele dulapurilor lipite de pereții exteriori, la baza pereților deasupra unei fundații neizolate sau în jurul ferestrelor montate greșit.

Important: Mucegaiul din locuință nu este doar o problemă estetică; poate afecta sănătatea, mai ales la copii și la persoanele cu afecțiuni respiratorii. Cauza se tratează la sursă (punte termică, umiditate, ventilație), nu doar cu vopsea antimucegai. Dacă apar simptome, consultă medicul.

Unde apar punțile termice la o casă nouă

La o casă din zidărie cu structură din beton, punțile termice tipice se concentrează în câteva zone previzibile. Le poți urmări pe secțiunea și pe planurile proiectului, una câte una.

Baza pereților și fundația

Zidăria stă pe fundație sau pe placă, iar acestea sunt din beton, care conduce bine căldura. Dacă izolația fațadei se oprește la nivelul pardoselii, iar fundația rămâne neizolată, căldura „curge” prin beton spre sol și spre exterior. Soluțiile: izolație perimetrală pe fundație și soclu, coborâtă sub nivelul terenului, izolație sub sau peste placă racordată cu cea perimetrală și, unde proiectantul o prevede, un prim rând de zidărie din blocuri cu proprietăți termoizolante, care suportă încărcările. Detaliile pentru pardoseală sunt în Izolarea pardoselii pe sol: straturi și materiale, iar pentru protecția la apă a soclului în Hidroizolația fundației și a soclului: soluții uzuale.

Centurile, stâlpișorii și buiandrugii

Elementele din beton armat ale zidăriei confinate sunt necesare pentru comportarea la cutremur și nu se reduc pentru a scăpa de punți termice. Rolul lor este explicat în Centurile și stâlpișorii din zidărie: rolul antiseismic și în Zidăria confinată și cadrele de beton: diferențe. Soluția termică este simplă: izolația continuă pe fațadă le acoperă complet. Problema apare când se încearcă „economii” prin izolarea doar a betonului, cu plăci subțiri îngropate în zidărie, și apoi se lasă restul fațadei neizolat.

Consolele, balcoanele și copertinele

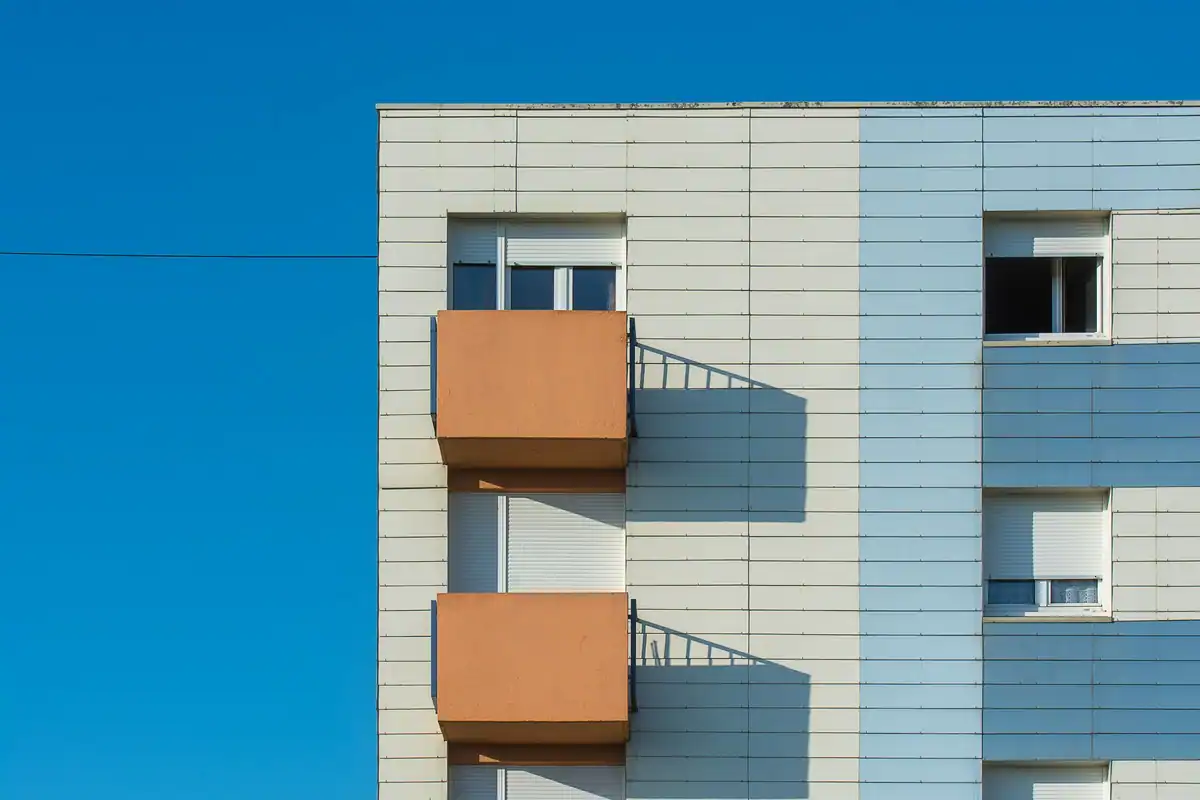

O placă de balcon turnată în continuarea planșeului traversează izolația și răcește planșeul pe o porțiune largă în interior. Variantele de rezolvare:

1. Balcon rezemat independent, pe stâlpi proprii, separat de casă printr-un rost izolat.
2. Elemente de rupere a punții termice, adică piese prefabricate cu armătură și izolație integrate, montate între planșeu și consolă.
3. Izolarea consolei pe toate fețele, soluție mai slabă, folosită când primele nu se pot aplica.

Atenție: Orice soluție care modifică legătura dintre balcon și planșeu schimbă comportarea structurală. Se alege și se dimensionează numai de inginerul structurist, nu se improvizează pe șantier.

Ferestrele și ușile

Conturul ferestrelor este, ca lungime totală, una dintre cele mai mari punți liniare ale casei. Fereastra montată în mijlocul zidăriei, cu izolația oprită la marginea golului, lasă glaful și buiandrugul reci. Montajul în planul izolației și acoperirea ramei cu izolație sunt explicate în Montajul ferestrelor în planul izolației: de ce contează. Cutiile de rulouri montate deasupra ferestrei trebuie să fie izolate și ele, altfel devin un canal de aer rece.

Streașina, aticul și legătura cu acoperișul

Zona în care peretele se întâlnește cu acoperișul cere ca izolația fațadei să urce până la izolația acoperișului fără întrerupere. La acoperișurile terasă, aticul din beton se îmbracă în izolație pe ambele fețe și pe coronament. La șarpante, izolația dintre căpriori se leagă de cea a pereților deasupra centurii, cu atenție la ventilarea acoperișului.

Punțile punctuale și prinderile metalice

Orice piesă metalică ce traversează izolația creează o punte termică punctuală, iar efectul lor însumat poate fi surprinzător de mare. Exemple frecvente:

• console pentru copertine, balustrade, jardiniere sau unități exterioare ale aparatelor de aer condiționat;
• prinderi pentru panouri fotovoltaice pe fațadă sau pentru tubulaturi;
• dibluri cu tijă metalică montate cu capul la suprafața izolației;
• ancore pentru porți sau stâlpi de gard prinși de casă.

Pentru dibluri există variante cu capac izolant, montate îngropat în placă. Pentru prinderile grele există console cu piesă de separație termică sau cu suport din material izolant de înaltă densitate, prevăzute înainte de fațadă. Regula practică: tot ce urmează să fie prins pe fațadă se stabilește înainte de montarea izolației, nu după.

Cum se rezolvă punțile termice în proiect

Punțile termice se rezolvă cel mai ieftin pe hârtie, prin detalii desenate la scară mare. Ce îi poți cere arhitectului și inginerului:

1. Detalii la scară 1:5 sau 1:10 pentru zonele critice: soclu, ferestre (sus, jos, lateral), streașină sau atic, balcoane, îmbinarea cu garajul.
2. Verificarea „liniei continue” a izolației pe secțiuni, fără întreruperi.
3. Calculul punților termice în calculul energetic, nu valori acoperitoare luate la întâmplare.
4. Specificarea materialelor cu rezistență la compresiune acolo unde izolația preia încărcări (sub placă, sub primul rând de zidărie).
5. Lista prinderilor pe fațadă cu soluția de separație termică pentru fiecare.

Cum se leagă aceste detalii de structura casei vezi în Structura unei case: fundație, pereți și planșee explicate, iar imaginea de ansamblu a anvelopei în ghidul complet al izolației termice.

Ce verifici pe șantier

Pe șantier, punțile termice de execuție apar în câteva ore și dispar sub tencuială în câteva zile, așa că verificarea trebuie făcută la timp. Folosește lista de mai jos împreună cu dirigintele de șantier:

• plăcile sunt lipite pe contur și în puncte, fără aer care circulă în spate;
• rosturile dintre plăci sunt strânse, iar golurile sunt umplute cu material izolant, nu cu adeziv;
• izolația coboară pe soclu și sub teren cât arată detaliul;
• ramele ferestrelor sunt acoperite cu izolație pe lățimea indicată;
• nu există bucăți de placă lipsă în spatele burlanelor, al cutiilor de rulouri sau al instalațiilor;
• diblurile sunt montate conform schemei, fără capete ieșite sau adâncite excesiv;
• consolele și prinderile prevăzute sunt montate înainte de izolație.

Sfat: Fotografiază fiecare fațadă după montarea plăcilor și înainte de masa de șpaclu, cu o ruletă sau un reper vizibil în cadru. Pozele datate sunt utile la recepție și la eventuale reclamații.

Cum descoperi punțile termice după ce casa e gata

Punțile termice rămase se văd cel mai bine cu o cameră termografică, iarna, când diferența dintre interior și exterior e mare. Termografia arată temperaturile suprafeței, nu cauza, așa că imaginile se interpretează de cineva cu experiență. Condițiile bune pentru o termografie exterioară sunt: o diferență de temperatură între interior și exterior de preferat de cel puțin 15 grade, dimineața devreme, fără soare pe fațadă în orele dinainte, fără vânt puternic și fără ploaie.

Semnele indirecte apar oricum, în timp: colțuri cu pete închise, mucegai în spatele mobilei, condens pe glafuri sau la baza pereților. Pe lângă punțile termice, cauza poate fi și umiditatea prea mare din casă; de aceea ventilația este partenerul izolației, iar soluția mecanică cu recuperare de căldură este descrisă în Ventilația cu recuperare de căldură: de ce o prevezi. Rolul etanșeității și al vaporilor e explicat în Bariera de vapori: unde se montează și de ce contează.

Ce merită reținut despre punțile termice

Punțile termice sunt locurile în care izolația e întreruptă sau traversată, iar la o casă nouă se evită aproape complet prin proiect și execuție atentă. Ele contează mai mult pentru confort și pentru sănătatea casei decât pentru factura de energie: suprafețele reci produc condens și mucegai. Soclul, ferestrele, balcoanele, aticul și prinderile metalice sunt zonele de urmărit.

De reținut:

• izolația trebuie să fie o linie continuă pe toate secțiunile casei;
• centurile și stâlpișorii nu se reduc, se acoperă cu izolația de pe fațadă;
• balcoanele în consolă se rezolvă de inginerul structurist;
• tot ce se prinde pe fațadă se stabilește înainte de montarea izolației;
• verificările se fac înainte ca stratul să fie acoperit.
