Ferestrele de mansardă: amplasare, etanșare și izolare

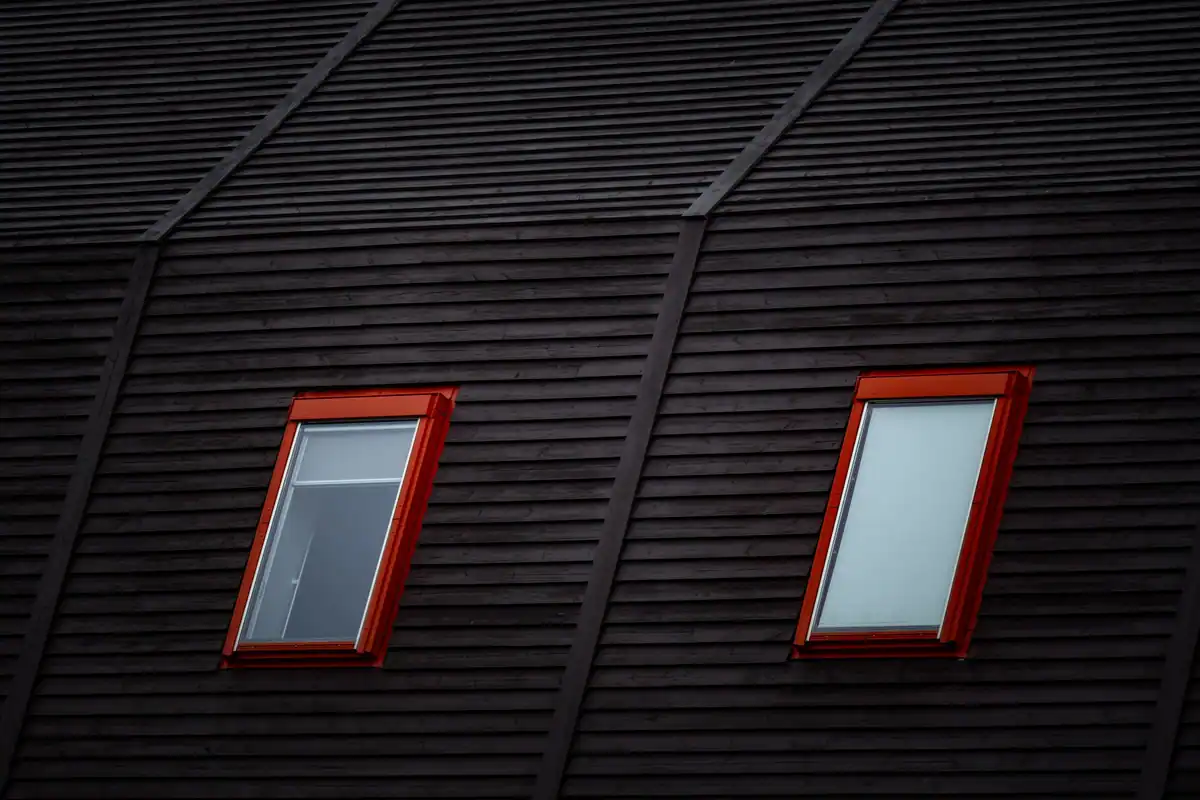

Fereastra de mansardă, numită și fereastră de acoperiș, este o fereastră montată în planul înclinat al acoperișului, între căpriori, care aduce lumină și aer într-o mansardă. Spre deosebire de o fereastră obișnuită, ea primește ploaia și zăpada direct pe sticlă și pe toc, iar racordul ei cu învelitoarea, membrana, izolația și bariera de vapori este un detaliu sensibil: dacă e făcut greșit, apar infiltrații, condens sau zone reci în jurul ferestrei.

Pe scurt, o fereastră de mansardă bine montată are trei calități: este amplasată corect (înălțime, poziție între căpriori, orientare), etanșă la exterior (ramă de etanșare compatibilă cu învelitoarea, guler de membrană) și izolată la interior (fără punți termice, cu bariera de vapori lipită de toc). Mai jos le iei pe rând. Contextul complet al acoperișului îl găsești în Acoperișul casei: ghid complet de la șarpantă la învelitoare.

Tipuri de ferestre pentru mansardă

Lumina naturală într-o mansardă poate veni din trei tipuri de deschideri, fiecare cu alt impact asupra acoperișului și a costului. Alegerea se face în proiectul de arhitectură, în funcție de urbanism, de aspect și de spațiul dorit.

Ferestrele de acoperiș aduc, la aceeași suprafață vitrată, mai multă lumină decât o fereastră verticală, pentru că privesc spre cer. În schimb, primesc și mai mult soare vara, iar umbrirea exterioară devine importantă.

Tipuri de deschidere

• Pivotantă (basculantă la mijloc): foaia se rotește în jurul unei axe centrale; mânerul este de obicei sus.
• Rabatabil-pivotantă: se deschide în partea de sus și se poate și pivota pentru curățare; mânerul este jos, deci se poate monta mai sus.
• Cu deschidere spre exterior, ca o ușă: folosită pentru acces pe acoperiș sau, unde proiectantul o prevede, ca fereastră de evacuare.
• Fixă: doar pentru lumină, fără ventilare.
• Cu acționare electrică: utilă la ferestrele montate sus, greu de ajuns cu mâna; se alimentează de la un circuit realizat de un electrician autorizat.

Amplasarea: înălțime, poziție și număr

Amplasarea ferestrei se decide în proiect, în funcție de panta acoperișului, de înălțimea pereților genunchi, de distanța dintre căpriori și de folosința camerei. O fereastră poziționată prea jos sau prea sus devine incomodă zilnic.

Înălțimea

Repere orientative, folosite des în practică:

• marginea de jos suficient de sus cât să permită amplasarea unui calorifer sau a mobilierului dedesubt și să nu fie la nivelul genunchilor;
• marginea de sus suficient de înaltă ca să vezi orizontul când stai în picioare, nu doar cerul;
• mânerul la o înălțime la care ajungi comod; dacă nu e posibil, alege deschidere rabatabil-pivotantă sau acționare electrică.

Pe pantele mici, aceeași înălțime de vedere cere o fereastră mai lungă; pe pantele mari, una mai scurtă. Efectul pantei asupra spațiului de mansardă este explicat în Panta acoperișului: cum influențează învelitoarea și costul.

Poziția între căpriori

Ideal, lățimea ferestrei se potrivește cu distanța liberă dintre doi căpriori, plus spațiul de montaj cerut de producător. Dacă vrei o fereastră mai lată, unul sau mai mulți căpriori se întrerup, iar încărcarea lor trebuie preluată de schimbători (piese orizontale montate deasupra și dedesubtul golului). Această soluție o stabilește inginerul structurist.

Important: Nu tăia un căprior pentru a face loc unei ferestre fără proiect. Căpriorul întrerupt trebuie rezemat corect, altfel acoperișul se poate deforma în zona golului.

Cât de multe ferestre

Pentru o lumină naturală bună, arhitecții dimensionează suprafața vitrată în raport cu suprafața camerei și cu orientarea. Mai multe ferestre mai mici, distribuite, luminează mai uniform decât o singură fereastră mare. Ce trebuie prevăzut pentru o mansardă confortabilă găsești în Mansarda locuibilă: ce trebuie prevăzut încă din proiect.

Rama de etanșare: legătura cu învelitoarea

Rama de etanșare este setul de profile metalice și elemente flexibile care face legătura dintre fereastră și învelitoare, astfel încât apa să curgă în jurul ferestrei, nu sub ea. Fiecare producător are rame diferite pentru învelitori profilate (țiglă cu profil înalt), plane (țiglă plată, șindrilă) sau din tablă.

Rama nu se alege „la nimereală”: o ramă pentru profil plat montată pe țiglă profilată lasă goluri prin care intră apa. Compatibilitatea dintre fereastră și învelitoare este unul dintre motivele pentru care învelitoarea se alege devreme; comparația lor este în Țiglă ceramică, de beton sau metalică: ce învelitoare alegi.

Sfat: Când comanzi fereastra, comandă din același sistem și rama de etanșare potrivită învelitorii, gulerul de membrană și setul de izolare a tocului. Piesele din sisteme diferite rareori se potrivesc perfect.

Montajul ferestrei pas cu pas

Montajul se face după ce membrana și contrașipcile sunt pe acoperiș, de obicei înaintea sau în timpul montajului învelitorii. Ordinea generală, adaptată după instrucțiunile fiecărui producător, este următoarea:

1. Marcarea golului: pe interior și pe exterior, la cotele din proiect, între căpriori.
2. Tăierea membranei: în formă de plic, cu clapele întoarse spre interior; nu se lasă tăieturi deschise spre coamă.
3. Montarea schimbătorilor, dacă golul întrerupe căpriori, conform proiectului.
4. Montarea tocului: pe colțarele de prindere, la distanța cerută față de șipci, verificat cu nivela și în diagonală.
5. Izolarea tocului: cu setul de izolare sau cu material izolant adaptat, pe tot conturul.
6. Gulerul de membrană: se lipește de toc și se suprapune peste membrana acoperișului.
7. Jgheabul de deviere: deasupra ferestrei, pe membrană, pentru a devia apa care curge pe membrană în jurul golului.
8. Rama de etanșare: se montează piesele în ordinea de jos în sus (șorțul de jos, laterale, partea de sus).
9. Învelitoarea în jurul ferestrei: țiglele sau tabla se ajustează la distanța cerută de ramă.
10. Montarea foii (cercevelei) și verificarea funcționării.

Membrana de acoperiș și modul în care se tratează detaliile sunt explicate în Membrana anticondens sub învelitoare: rol și montaj.

Atenție: Montajul ferestrelor de acoperiș este lucru la înălțime, pe pantă. Se face de echipe instruite, cu schelă, ancore și hamuri, nu din pod prin gol, aplecat peste marginea acoperișului.

Izolarea și bariera de vapori în jurul ferestrei

La interior, fereastra de mansardă trebuie integrată în izolația termică și în bariera de vapori a acoperișului, fără goluri și fără întreruperi. Zona din jurul tocului este o punte termică potențială: dacă izolația nu ajunge până la toc, apare condens și, în timp, mucegai pe glafuri.

Ce urmărești

• izolația dintre căpriori ajunge până la toc pe toate laturile;
• izolația sub căpriori (stratul suplimentar) se racordează și ea la toc;
• bariera de vapori se lipește de toc cu un guler special sau cu bandă compatibilă, pe tot conturul;
• glafurile interioare au forma corectă: cel de jos vertical, cel de sus orizontal, ca aerul cald să circule pe geam și să reducă condensul.

Logica straturilor termice la mansardă este explicată în Izolarea mansardei între și sub căpriori: straturi corecte, iar rolul barierei de vapori în Bariera de vapori: unde se montează și de ce contează.

Sursa de căldură sub fereastră

Un calorifer sau un convector montat sub fereastră încălzește aerul care urcă pe lângă geam și reduce condensul. Dacă ai încălzire în pardoseală, glaful de jos vertical devine și mai important, pentru circulația aerului.

Vara: umbrire și ventilare

Ferestrele de acoperiș primesc soare direct mai multe ore pe zi decât cele verticale, așa că fără umbrire exterioară o mansardă se poate încălzi foarte tare. Umbrirea exterioară oprește căldura înainte să treacă de sticlă; jaluzelele interioare doar reduc lumina și au un efect mult mai mic asupra temperaturii.

Ventilarea nocturnă, deschizând ferestrele de pe laturi opuse, ajută și ea la răcirea mansardei după o zi caldă. Ferestrele cu acționare electrică pot avea senzori de ploaie, care le închid automat.

Greșeli frecvente la ferestrele de mansardă

Cele mai multe probleme apar din improvizații la montaj și din alegeri făcute fără legătură cu restul acoperișului:

• ramă de etanșare nepotrivită tipului de învelitoare;
• membrana tăiată în X și lăsată liberă, fără guler lipit de toc;
• lipsa jgheabului de deviere deasupra ferestrei;
• izolația oprită la câțiva centimetri de toc;
• bariera de vapori neracordată la toc;
• glafuri interioare orizontale, care blochează circulația aerului cald;
• căpriori tăiați fără schimbători;
• fereastră montată prea jos sau prea sus față de folosința camerei.

Ce merită reținut despre ferestrele de mansardă

O fereastră de mansardă funcționează bine doar dacă este tratată ca parte a acoperișului: amplasată din proiect între căpriori, etanșată la exterior cu rama potrivită învelitorii și cu guler de membrană, izolată la interior până la toc și protejată vara de umbrire exterioară. Majoritatea infiltrațiilor și a problemelor de condens vin din abateri de la instrucțiunile producătorului.

De reținut:

• poziția și dimensiunea ferestrelor se stabilesc în proiect, odată cu structura;
• căpriorii întrerupți se reazemă pe schimbători, după calculul inginerului;
• rama de etanșare se alege după tipul de învelitoare;
• bariera de vapori se lipește de toc, iar glaful de jos este vertical;
• umbrirea exterioară este cea mai eficientă protecție împotriva căldurii.
